PV-T64J-UDF3
 不良ビデオカードを鬼のように連発して先行きが不安なXFXの8600GTカード(PCI-E)。入手時から電解コンが破損していて、これはもうダメかもという状態。まあ前回のA350XTと違ってHSDLの育成選手枠(入手価格0〜100円)なので、ちょっと弄ってダメだったらソッコーでクビ(金属ゴミ)だ。それではビシビシ行くぞっ!m9(^^

・だいたいリテール品と部品構成は同じみたいだね。
http://image.itmedia.co.jp/l/im/pcuser/articles/0704/26/l_kn_gf86gtzen.jpg

・コンデンサ破損はこのカードではごく当たり前のようだ。
http://wolfnix.posterous.com/graphics-card-went-xfx-geforce-8600gt-256mbdd

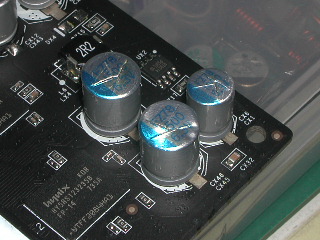

★破損部分
sacon
 膨らんでいたおなじみの不良コンデンサSACON FZの破裂部分を丁寧に修復し、電源を入れたが勿論動かなかった。当たり前か。頭頂部の裂けた穴から中に注射器で水を注入してみようか?とか、誰もやった事が無いと思われる斬新(バカ)なアイデアもいくつか思い浮かんだが、それではただのバカ記事になってしまうので止めといた。ただでさえバカ記事をマジもんと勘違いされている(らしい)HSDLである。無用な誤解は面白いけど避けたい(^^

 結局SACONは全とっかえで8か所のやり直しとなる。まあそれで動くなら故障とも呼べないレベルだが、不良率の高さで札付きの8600GTという事でそれでは済まない気もする。最悪、超メンドーな再リフローをやらねばならない。まあ涼しく、というか寒くなってきたから良いか。しかしあまり寒くなると今度はベランダに出たくなくなるんだな。


★プラン
 面倒なので全部固体化しちまうか?だがしかし、動かなかったときにダメージがデカいので、まずは外し品の非固体中古アルミ電解で勝負だ。画像が出れば再交換という事で。


・FZ1500μF6.3V
 これは6.3Vじゃなくてもいいだろう。2.0〜4.0VのSMDポリマー固体は在庫が余り気味なので、動作確認が取れたら最終的にはこれを使う。

・FZ1000μF6.3V
 1本しかない。8φなのがネックだが重要なのはESRなので、8φ以内で容量470μFくらいあればESRで決められる。最終的にはポリマー固体化すると思う。

・FZ470μF16V
 これが8φで16V耐圧なのが困る。但し基板は面実装や10φラジアルリードにも対応しているので自由度はある。KZH390〜680μFとかZL470μFかな。

・PSA1200μF4V
 変える必要はないが、全部ポリマータンタルにするならこれは除去する。テストの時にはこのままでいい。

・PSA330μF16V
 これの替えはHSDLには無い。いずれ16Vポリマー系も大量入手する必要があるな。勿論このままで行く。

・CE-AX470μF16V
 前回のA350にもあったが、これはZL470μF16Vだろうか。容量は減るがKZH390μF25Vでもいいかな。テストの時は重要性が低いので放置する。

・NCCの105℃品100μF16V
 これは以前のPV-T86J-UAL3ではOS-CONを使ったが、CX47はCX50、C39はC32で代用できるっぽい。今回はここにピッタリの物件がある。新たに寄贈されたネコ電のポリマータンタルPS/L47μF6.3V(70mΩ)である。もっと低耐圧のタンタル47μF5.0V(ESR不明)というのもあったな。テストの時はこのままで行く。


 まずは破損品のFZ1500と470を中古アルミ電解に置き換えて反応を見てみる。正常に画像が出れば本交換、正常に画像が出なければ恐らく再リフロー送りとなる。


★実装

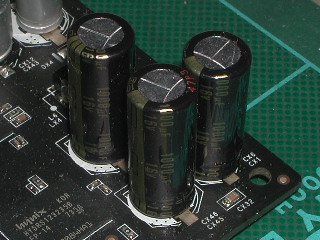

 上で色々書いたが、結局選んだのはFC1000μF16Vである。ところでFZの性能ってどんなものなんだろう。中華製にはほとんどパクリ元と言うか相当品がある筈なんだが、SACONEVERCONも11月現在繋がらないし分らん。また逃げたのか?


fc1000uf
 何ともテキトーな補修作業。仮付とは言えカッチョワリ〜!このコンデンサ群を調べてみるとVmemの入出力らしい。メモリ電源という事で軽視されたのかもしれないが、ご覧の通り一番に死んでしまったので読みはハズレだ。最近のビデオカードはマザーボードより熱環境が厳しい場合が多いので油断はできない。


★テスト
xfx8600gt
 ウッシャー!動作しました。今回はドライバを入れて、各種ベンチマークを動かしてみたが完全動作している。ファンが多少煩いのでグリスアップする必要があるが、開けるのは面倒なのでやらないだろうな。コンデンサもしばらくはこのままで行く。背が高いので収納には不便なんだが…。


★次回に続く
xfx8600gt
 とりあえず今季初勝利である。100円で8600GTなら悪くない。

△CT6970[GF256DDR](AGP)→10円
−R98XTP-C3[RADEON9800XT](AGP)→頂き物
−A350XT TDH[GF5900XT](AGP)→300円
○PV-T64J-UDF3[GF8600GT](PCI-E)→100円
−SPAG43[GF6600](AGP)→100円
−GLADIAC 940[GF6800](AGP)→300円
