不動のスリムポケットラジオを蘇らせる(^^


不動のICR-7(^^

 前回はバラしただけで終わってしまった。今回は可能であれば修理するが、TRと一部回路が変わる可能性があるので正しくは修理ではなく改造となる(注1)。


★原因究明
 前回のチェックの最後でFE付近のTRの脚が黒ずんでいたのを発見した。とするとこの時代、特に粗ニーのラジオ・オーディオ系製品にありがちな2SC710不良である可能性が一番大きい。取りあえずこれを交換してみてから結果を見て今後の身の振り方を考えよう。

 このラジオはクラシックと言ってもそんなに貴重ではないのでオリジナルの2SC710に拘る必要は無かろう。粗ニーがここに2SC710を使った理由は「他と兼用すれば大量仕入れで有利だったから」以外には無いのだから。MWラジオのIFなんて小信号用ならAF用だって使用できるくらいどーでも良いものだ。但し2SC1815はバイアス変化に鈍感なのでAGCが掛かりにくいという説もあるが。閑話休題、

 代替品は何にするかな?上記の通りMWなので何でも良さげだけど、もしIcが規定より流れ過ぎると電池がソッコーで無くなる。もしIcが流れ過ぎるだけならバイアス調整すればいいわけだし、デバイスが変わるのだから回路そのままで修理する必要も無い。筆者は全く違うTRで同等の回路を構成できるので部品については何も心配しない。望むなら粗ニーより良い回路にだってできる(^^ でもそれだと我々がやりたい「製品評価」からかけ離れてしまうのでやらない。今、我々は良いラジオを製作するために努力しているわけではない。出来る限りオリジナルと同等なモノを再現するのだ。


★作業
 まずは交換以前に現在付いている2SC710(と思われるTR)を外してみよう。話はそれからだ。


icr7_013

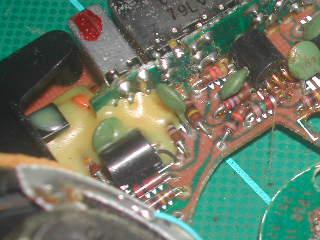

 何しろFE全体がパラフィンで埋まっていて、しかもTRが印字面を下にしてうつむいている。全てはパラフィンを除去する事から始まる。あまりの暑さに?パラフィンがクリーム状になって全然取れねえ…いやこれパラフィンじゃないんじゃない?いくら暑くても気温で溶けるなんて融点低過ぎだよ。粗ニーめ、迷惑なことしてくれやがった。これって局発の安定度を高める工夫なのか?室温で溶けちまうようなら効果無いと思うが…(^^;


icr7_014
 ムカついたのでパラフィンをある程度取ってからコテライザーで炙ってみた。アリャ溶けたぞ?やっぱり融点の低いパラフィンだな。変だなあ〜。ちなみにコテライザーは今やこのような外道?用途にしか使っていない。面実装パーツ付け外しには明らかに火力が足りないしハンダゴテとしては温調不可なので論外レベルだが、熱収縮チューブや蝋溶かしにはナロー・スポット攻撃できるので非常に便利だ。カネが余っているならこの用途だけの為に買うのもアリ。また話が逸れた。

 FEのTRを全部チェック。全部って書いたけどRFアンプは無いのでFEは自励式混合の一つだけ。これ以降はIFになる。黒ずんでいたのはFEではなくIFの2SC710だった。FEの石は形状からして異なる2SC403だった。これは特に外見に問題は無いのでスルー。あれ、そうだとすると他のIFのTRも同じ2SC710だろう?チェックしたらやはり残り全部2SC710だった。これで2SC710は3つになった。マジメにBJTラジオを修理するならここで各脚の電圧や電流を測るわけだが、この石の場合は不具合確実なので確認の必要はない。昔よく使っていた2SC538(基板外し品だが100個以上持っていた)はCanパッケージで金メッキ脚だったからこんな不具合は無かった。代わりにアタマが錆びてたけど(^^;


icr7_015

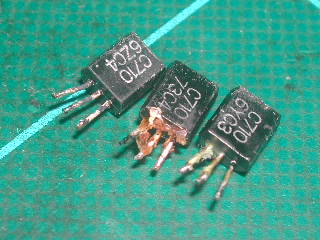

 足が黒ずむ典型的な2SC710黒死病だ(注2)。この病はJFETではリーク電流、BJTでは更にhFEの低下が見られる。これがこのラジオの不動原因だろう(電源が入らないという症状は謎だが)。あ、今気づいたけどこの石って脚配列がBCEなんだね。代替石と間違えないようにしなければ…と言っても裏向きにするだけだが。

 当初は手持ちの石で手軽に済ませようと思ったのだが、やっぱり互換と言われている物を使わないと動いたとしても気分が良くない。そこでアキバで定番の代替品2SC380TMを入手してきた。コレでないとダメとは思わないけど安かったので(^^ うちの粗ニー製品は時代的に2SC710や2SC930が一杯のハズだからこれからもよく使うだろう。つまり買って損は無いハズだ(注3)。


icr7_016
 この場合2SC380TMはhFEは100くらい(Oランク)のが良いのだが、入手したのはYでちょっと高過ぎ。一般的にhFEの小さな石が載っていた回路にhFEの大きな石をそのまま載せるとIcがオリジナルより余計に流れるようになるので非常に面白くない。なるべく選別して低い方から使う。

=JCET 2SC380TM-Y(20本)分類結果=
 選別したら異様にキッチリ揃っていて160〜170だった(^^; 上写真の個体は一番最初に測ったもので155表示だが再度測ったら160だった。テスターが未使用だったのでソケットの接触が良くなかったのだろう。加えて時間と共に変化するので10秒経った時の値である。

hFE160-163:8本
hFE164-166:8本
hFE167-170:4本

 同じメーカーの2SC1815Lの事前情報の通り2SC380TMも良く揃っている。Yランクは120〜240と書いてあるがそれは倒芝のYランクの情報を丸写ししただけで、実際には160〜170以外のモノは不良品以外無いのだと思われる。他の40本も測ろうと思ったけど同じだろうから止めた。この製品にはランク表示が無いが、OやRランクは元々存在しないのでランクの刻印が無いのだろう。現代の技術でマジで作ればバラつきもこのくらいになるという事か。今回は一番低いグループのを使う。もしそれでもIcが流れ過ぎるようなら不本意ながらバイアス抵抗も変えよう。単四で電流流れ過ぎると応えるよ…。


icr7_017
 自分にとっては未来だと思っていた21世紀にTRラジオの石交換をやらされるとは夢にも思わなかった。でも石が悪いとして何で電源が入らなかったのだろうか?TRが黒死病で逝かれていても(音はしなくとも)電源くらいは入りそうなものだが。まあ直ればそんな些末事はどうでも良いか。そういう症状もあるというのは記憶した。


icr7_018
 上の作業で交換は終わったしあとは組み立ててもう終わり。ところが今日の作業で一番苦労したのはここからだった。実は作業しているうちに絹糸のような細い配線が次々と切れて、終わった時には何と全部切れていた(^^; 線材が細い上に劣化しているので切れやすいのだ。どれが何処に繋がっていたのかよく解らないので考えて、配線が何処を通るかも検討し直さねばならなかった(写真は撮っていたけど詳細に判るほどは無かった)。


icr7_019
 やっと元に戻った。たかがTR交換で一時間も掛かってしまい、調整や受信テストの時間が無くなってしまった。それらは予定外の次回送りになった。自分としては何か不充分な補修だなあ。でも正直もう中身を見たくない。特に電池コンタクトの配線は二度と見たくないくらい気に食わない。配線が通る位置も決められていないみたいだし、これが中華1000円ラジオなら理解するが、この時代にマン振り近い金を取ってこんなモノを見せられたら俺ならキレるよ。


icr7_020
 バラしついでにケースは丸洗いした。ツマミは同調ツマミを取りたくなかったのでVRツマミだけ。同調ツマミを取ると糸掛けをやり直し(折り返しが少なく容易な方だが)になるのでイヤになった。傷だらけのケースは全塗装したいところだが、ケース自体に周波数スケールが印刷されているのでちょっと無理だね。写真の前パネルが剥がれかけているのも直らない。これは一旦剥がして貼りなおさねばならないようだ。このような教養の必要無い作業は他の人に任せたい。

 電源を入れると…動きやがりました。ヤレヤレか。完成後に確認するのはIcだ。元より流れていたらバイアス抵抗Reを大きくして流れないようにする。これをやらないと電池の寿命が大幅に短くなる可能性がある。単四なのでそのダメージは大きい。交換するTRにより個体差があるので他人のデータは役立たないし、2SC710の互換と言われている物でもそのまま差し替えて元通り動くとは限らないのは言うまでも無い。インターネット上のTR交換で電流測っているのを見た事が無いのだが自作でTR使った事があるのだろうか?IFに設計値以上に流すと電池が早く無くなるのはもちろん、経験上は無信号時にも何となくノイズっぽくなる。

 今回の使用部品は2SC380TM-Y×3なので修理代は18円(税込、副資材+人件費別^^;)となった。基板が劣化しているのでその辺の作業が神経を使ったのと、製造が酷いので精神攻撃を受けたように疲れた。この悪ロバチックな製造は疲れるよ。粗ニー製は昔から壊れやすいと言われていたがこれなら当たり前だよなあ。


★次回に続く
 これで前ユーザーが付着・培養した汚れやバカ菌も駆除されたので漸く受信テストする気になってきた。その前に調整も必要なのだが。それは次回に行なう。


注1:元々HSDLは部品交換を伴う修理は全て改造扱いだ。

注2:実は2SC710だけでなくこの時期の三菱製TRは全部ヤバい。有名な初期のJFETであるMK10もやっぱりダメです。

注3:本家本元イサハヤ電子の2SC710後継石は2SC3053なのかな。SMDだからポン付けは出来ないけど。2SC710以上にハイ・ゲインなので他の事に使ってみたい。
