Panasonic RF-P50無印を改良する(^^


Panasonic RF-P50
Panasonic RF-P50
Panasonic RF-P50
Panasonic RF-P50
Panasonic RF-P50

 前回まででノーマルで出来そうなことは全てやってしまったようだ。MWの感度はやっぱり上がらなかったし(^^; FMは選択度が圧倒的に不足でこれ以上一歩も進めないところまで来ている。いよいよ改造する日が来たようだ。今までのようなセコイ改造ではなく根本的∧決定的な改造で結果を出すのだ。それにはまずIFフィルターの交換だ。


★FM調整箇所
 前回詳しく書けなかったFMの調整箇所だが一応書いておく。しかし特に異常が無ければ弄らない方がイイと思う。新品及びそれに準じるモノの感度に関しては殆ど上がらないです(^^; 弄らねばならないのは明らかに頭死老がメチャクチャ弄った奴だけだ。


rfp50_034
 このアンテナの傍にあるL1、L4はバンドパス用なので触ってはいけない。触っても感度は上がらないし変わったとしても悪くなるだけだ。実はこれ有っても無くても大して違いは無い程度の存在である。複数の中華ラジオがこれを廃止してコンデンサ一つで済ませている。ダミーアンテナかよ!(^^; 高級品は出来合いのBPFを入れているのはRF-U170で見た通り。あれはTVバンドもあったからね。


rfp50_035
 トラッキング調整で動かすのはこの蝋に埋まった赤色のL2である。既に工場での調整で動かした跡があるが、これを伸縮させることでインダクタンスを可変するのだ。インダクタンスはコイルを伸ばすと下がり縮めると上がる。形を崩すことになるので慎重にやらねばならない。慣れた人でも非常に難しい。


rfp50_036
 このLがOSC用のコイルだ。隣にある黒いコアのT2はディスクリミネータである。なおディスクリミネータの調整は難しいので通常は触らないこと。少なくとも耳では完全調整はできないからね。無調整のCDと比べると面倒くさく感じるかもしれないが、筆者個人としては完全にピッタリ合わせられるのでこちらの方がイイ。CDはアタリハズレによってズレてしまって直せないので気分が悪いよ。ちなみにCDは個別IC専用なので基本的には違うIC用のは流用できない。ムラタでは末尾の数字記号が適用ICを表している(中華はテキトーだと思うが)。


rfp50_037

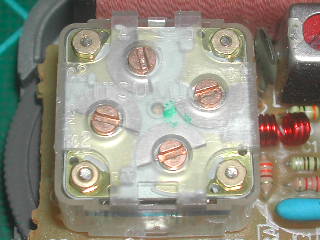

 PVCのTCは右がMWのOSC、上が同じくMWのANT、左がFMのOSC、下がFMのANTである。PVCを見た瞬間に判るように訓練しましょう(^^ もっともこれはミツミの話で他メーカーだと違うかもしれない。


★IFフィルター全交換
rfp50_038

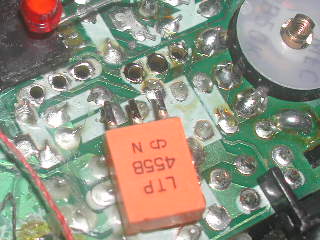

 この製品は2012年01月27日製だが部品が全部クリンチしてある…昭和時代のブランコ式ディップ槽かよ!(^^; ひょっとして「信頼性が向上する」とか思ってわざとやっているんだろうか?一部だけ信頼性を極度に上げても全体の信頼性は変わらない。弱い部分がより強調されるだけだ。この製品はどうせアンテナが折れて爪が割れるのだから(←バカにしてます^^)。何事もバランスが大事である。

=AM455kHzフィルター=
 何とAMにはICF-EX5と同等の6エレCFを搭載する。これは言うまでも無く超高性能で、ICF-EX5の側波帯同期検波もCFW455HTのシェープファクタなくしては成立しない。驚け、そして跪け。

=FM10.7MHzフィルター=
rfp50_039
 FMは現在のところあまり力が入っていない。しかもこのラジオは上でAMのデカいフィルターを載せてしまったのでスペースが無い。2〜3エレの自作品を載せようと思っていた筆者にとっては不利な状況だ。仕方なくこのラジオには出来合いの3エレを載せる。


rfp50_040

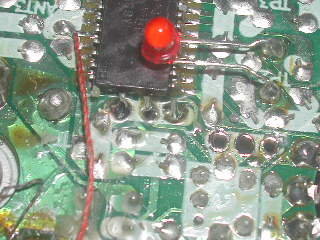

 まずはFMのCF除去。難しい。何が難しいって、温めて抜くと上から大量の蝋がドバドバ流れ込んでくるのだ(^^; 次にハンダ付けできないじゃないか。


rfp50_041
 AMのCFも除去。こちらはクリンチしていなかったので楽だった。


rfp50_042
 ハンダ付けしてみた。穴に詰まった蝋を除去するのに時間が掛かったが大丈夫だった。


rfp50_043

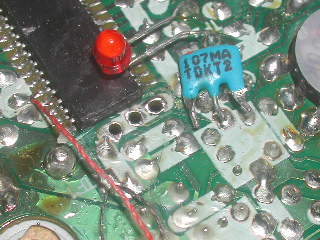

 FM用の青い奴は小型だが内部はラダーではない特殊な3エレで、選択度はSEF10.7標準品の倍くらいの性能(注)である。もっとも帯域幅は230kHzと殆ど変わらないので±0.1MHz隣のチャネル分離にはあまり効果は無いかもしれない。FMバンドに於いてはMWと違ってスカートだけでなく頭もキレないと選択度は上がったように感じない。これはFM用のCF製品の帯域幅が放送の占有域に対して広過ぎるからだ。もし選択度だけを考えるならば帯域幅は110kHzで充分だ。それでデビエーションで飛んでしまう事は無い(FM東京はSメーターを見るとかなり怪しいけど^^;)。実際は単エレメントだと帯域が山型なので110kHzでは恐らくダメで、最低でも150kHz程度は必要だろう。閑話休題、このフィルターにより、安物のFMラジオではよく有りがちな「何故か1MHzも離れたローカル局のカブリ」などが無くなるはず。これは混変調などではなくIF漏れ(ブリードスルー現象^^)の一種だ。


rfp50_044

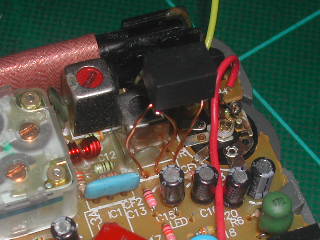

 AMのは何でこんなに脚を伸ばしたの?実はスペースが無いだけでなく外す時はちょん切るつもりなので長くした…が失敗だった。実は少々発振気味だ(^^; このCFの-6db帯域幅は6kHz以上、選択度は±9kHzで-50dB以上となっている。ムラタのHクラスは帯域幅は公称より広く、大体7kHz弱だった。末尾がHTなので帯域外のスプリアスが無印より10dBくらい少ないらしい。ICF-EX5のも末尾がTだったと記憶している。とにかくこの貧相なラジオに載せるのは馬鹿げていると言うか「完璧に分不相応」の高性能CFであると解ってもらいたい。ちなみに後ろに見える黄色いリード線がアンテナ端子だ(^^;


rfp50_045
 今日交換した部品。たったこれだけで一時間も掛かってしまった。クソが。

注:このCFはモノリシックみたいな構造だと思う。この場合は標準が単体-20dBに対しこれは単体-40dB減衰する。

★AM結果・大失敗(^^;
 ギャー!感度が異様に落ちてしまった(^^; 挿入損失を甘く見たのか?計算上はイケると思ったんだがなあ〜。少なくともCD2003GPならイケたはず(^^;

=CFWS455HTの規格(括弧内はTyp)=
-6dB帯域幅:±3kHz以上(±4kHz)
選択度:±9kHz離調で-50(75)dB以上
挿入損失:6(2.0)dB
入出力インピーダンス:2.0kΩ

=LTP455Bの規格=
-3dB帯域幅:9.5±3kHz
選択度:-9kHz離調で-5dB以上
選択度:+9kHz離調で-3dB以上
挿入損失:最大5.0dB
入出力インピーダンス:3kΩ
*これは全てIFTを伴わない場合のデータ

 フゴ?挿入損失に大した違いはないぞ。何でこれでまともに動かないのか分らなくなってきた。で、もう一度CFをよく見たら入出力を逆に付けていた…FMと反対向きなのを忘れていたよ。もうハンダ付け道具を片付けてしまったので次回に修正する。もしかすると正しい方向ならまともに動くかも!ワクワク。それでもやっぱりリード線は短くしよう。見た目があまりにもバカすぎるからな(^^; ブサイク∧無教養な改造は知的レベルを疑われかねない。


★FM結果・成功!
 FMは成功だ。バンドを切り替えてダイヤルを回した途端に、今まで経験の無いくらいのキレの良さに気づいてしまった。以前は聞こえる局が全部繋がった感じなのが、この改造版は色々なところにノイズのスキマがある。感度が上がるとそこに別の局が聞こえてくるのだろう。上のAMで失敗した?挿入損失も問題無いようだ。もっともカタログデータでは損失は両CFほぼ同等なのでそれはテスト前から判っていた。FMのCF交換は狭帯域でないと意味が無いかと思っていたがそんな事は無く、多エレメントに変わったのをハッキリと体感できた。今すぐ手持ちのラジオを全部交換したくなったが、150kHz狭帯域CFのテストがまだなのでそれは止めておく。

 懸案の85.4MHzの東久留米はクリヤーチャネルにはなったものの感度が足りなかった。85.1MHzのさいたまは完全に分離できているのであとは感度次第だ。リード線部分に手でホイップアンテナを押し付けたら微かにではあるが聞こえているようだ。現在当地では雪が降っているのだが何か影響はあるのだろうか。

 テキトーに上のすいている方にダイヤルを回していたら、87.3MHzのREDS WAVE(16km)らしき局を発見。もっともこの局の周りは殆どクリヤーなので感度さえ足りていれば普通にポケットラジオでも受信出来ておかしくない(今まで受信できなかったけど^^)。これもホイップをリード線に押し付けて漸く受信できた。この辺りで上のAMほどではないがダイヤルを合わせるのがシビヤーになっている事に気づく。この辺りは選択度とトレードオフの関係なので多少は致し方ない。いつもは嫌っているAFCの有難味が感じられるかもしれない。

 選択度が大幅に上がった為に感度の不足を痛感するようになった。以前は感度など気にもしなかったのだから変われば変わるものだ。恐らくここから改造の無間地獄が始まるのだろうが、それほど狭帯域ではないので恐らくテレスコピック・アンテナ+αで充分だと思う。RFアンプも勿論不要だ(^^ あとはアンテナを何とかしなければなあ。付けるつもりだったのだが不要な1m程度のリード線が発見できなかったので付いてないのね。


★続く
 やはりここ東京に於いてはFM選択度の改良は劇的な効果があるのだ。しかも中帯域の多エレメントCFが充分に効果がある事が判った。昭和時代に高級ラジオやチューナーの中・広帯域多エレメントが特に効果を感じなかったのは当時は局数が少なかったからだろうね。1978年生まれのICF-6700や同じく70年代生まれのクーガシリーズに搭載されていた6エレCFに漸く時代が追い付きてきたと言える(^^
